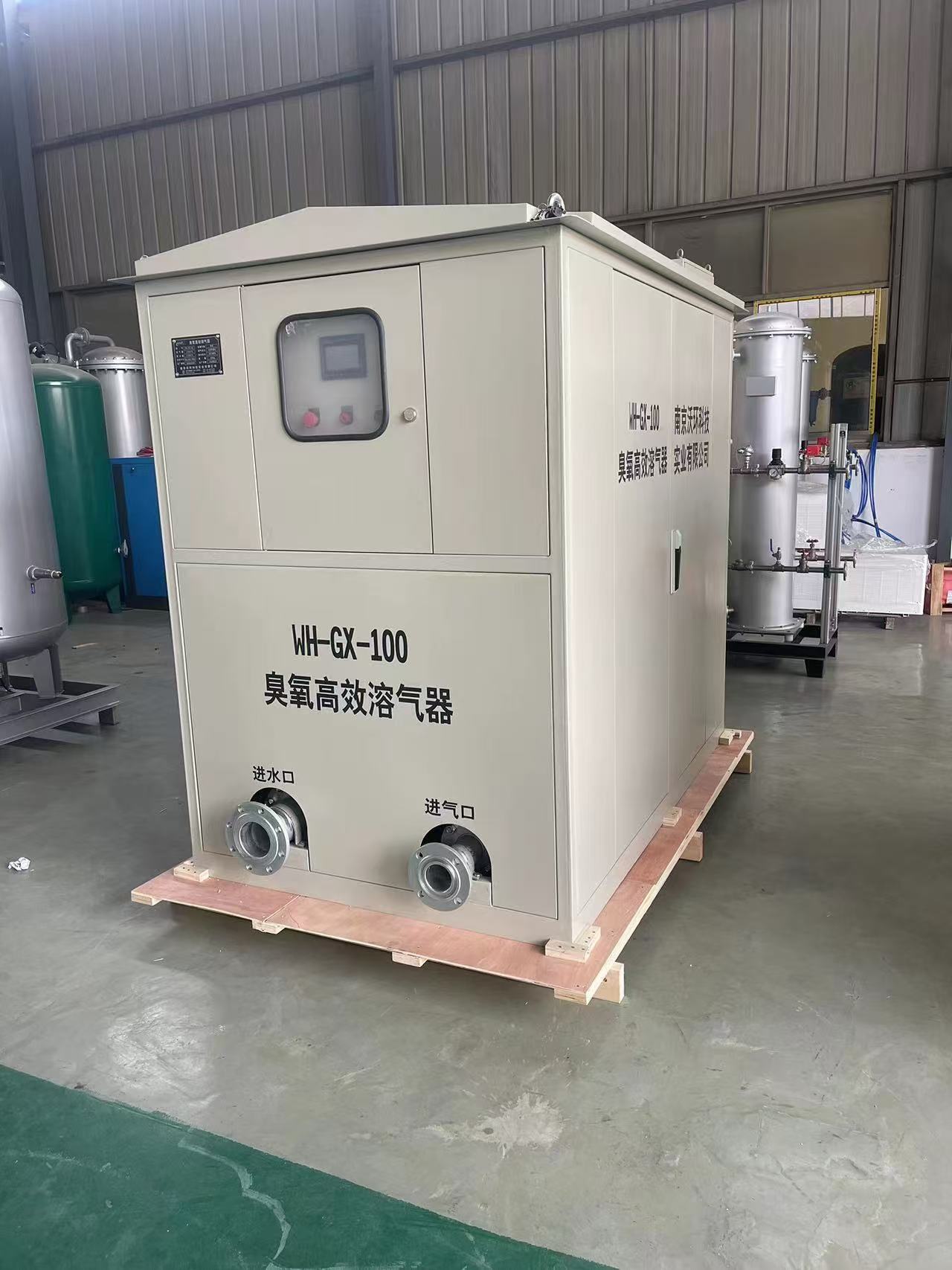

臭氧高效溶氣裝置
1、臭氧溶解效率
臭氧溶解效率η（O3）=臭氧溶解量/臭氧投加量，是影響臭氧高級氧化處理效果的關鍵因素，較低的溶解效率不僅大量浪費運營資源，還會導致出水不達標等問題。臭氧溶解效率受水深、氣水比、進口工作壓力、水質、PH、水溫、水壓、臭氧濃度等一系列因素的影響。由于各類污水性質各異，因此僅討論水深、氣水比、進口工作壓力對溶解效率的影響
1）水深
水深對臭氧轉移效率影響是顯而易見的。水越深，臭氧溶解效率越高，反之亦然。從圖的比較中可以看到，在氣水 圖1比（如30%）和射流器進口工作壓力（如1.4kgf/cm2）相同的情況下，5米、8米和10米水深下的臭氧轉移效率分別為87%、92%和98%。但是水越深，意味著基建投資越大。
2）氣水比
氣水比指的是射流器吸入的臭氧氣量與動力水量之比。在水深和射流器進口工作壓力一定的條件下，氣水比越小，臭氧轉移效率越高。在供氣量一定時，實際傳遞到水中的臭氧量越多。這就意味著可以使用更小規格的臭氧機和較少的氧氣供應。但氣水比越小，在供氣量一定的情況下，循環水量就越大，射流器所使用的水泵規格型號就大，配套功率也較高。
3）進口工作壓力
在水深和氣水比一定的情況下，射流器進口工作壓力越大則臭氧轉移效率越高，相應的射流器循環水泵的配套功率會越高。
因此，設計選型時需要在保證臭氧投加效果的前提下，將水深，氣水比、進出口工作壓力與總體運行成本結合起來綜合平衡，將運行成本控制比較低。
2、性能參數
1）供貨范圍
名稱：高效臭氧溶氣裝置
規格：DN200
設計流量（臭氧氣體）(Nm3/h)：80
設計進口壓力（MPa）：≥0.13
參考功率(kW)：3.0
供貨數量（臺）：2
投標商提供的高效臭氧溶氣裝置應為成套裝置，提供配電、儀表、外殼等有效和安全運行所必需的附件。
2）性能要求
高效臭氧溶氣裝置主要是通過改變污水分子的微觀物質形態，達到提高臭氧氣體的溶解效率，并有效減少臭氧投加量的目的。
臭氧氣體溶氣效率（%）：≥95
高效臭氧溶氣裝置應采用水平安裝；裝置的進出水口應為與管道中心線在同一平面內。為了確保流量穩定且沒有過多渦旋，水力部件應設計和制造成沒有銳利的棱角。裝置進出口配管法蘭應按ISO標準，公稱壓力1mPa為準。
3）技術要求
a.外殼
外殼經過耐腐蝕處理，要有足夠的厚度來承受所有的載荷。
除有其它說明外，所有要求水密封的接觸面都作機械加工和設置密封圈。
b.電源
電源輸出脈沖等級：納秒級或等效使用效果
電源電壓（V）：380
電源頻率（Hz）：50
電源效率（%）：90
電源輸出波形：窄脈沖
控制方式：手動+自動
c.電纜連接
電纜和電纜密封
采用專用高頻電纜，每根電纜都有一個單獨的進口，并進行可靠的密封涉水連接部分采用專用防水密封。
d.電源密封
電源采用防水密封膠灌注密封，防護等級不小于IP65。
e.裝置壽命
制造廠應保證整個裝置的使用壽命不低于87600小時；極板壽命不低于26280小時。
f.環境要求
環境溫度：0℃～40℃
相對濕度：0～90%
g.執行標準
《工業產品使用說明書總則》GB/T9969-2008
《機械安全機械電氣設備第1部分：通用技術條件》GB5226.1-2008
《污水處理設備通用技術條件》JB/T8938-1999
《標牌》GB/T13306-2011
4）主要材質：
外殼：不銹鋼304或以上材質；
臭氧過流部件：不銹鋼316L或以上材質；
密封：耐臭氧材料
